在現代電子設備中，開關電源芯片作為核心的電源管理單元，其性能直接影響到設備的運行效率、穩定性和用戶體驗。深圳市富滿電子集團股份有限公司推出的FM3783GA/FM3783GB系列芯片，憑借其低功耗、高效率和完善的保護功能，成為了眾多便攜式設備充電器和適配器設計中的理想選擇。
FM3783GA/FM3783GB是一款低功耗原邊反饋（PSR）開關電源芯片，專為隔離型高效低功耗便攜式設備充電器應用設計。該芯片內部集成了大功率BJT管，能夠?qū)崿F(xiàn)高精度的恒流恒壓控制，同時具備多種保護功能，確保電源系統的安全可靠運行。
FM3783GA適用于5V2.1A的充電方案，滿足六級能效標準，建議搭配FM9919B使用；而FM3783GB適用于5V2.4A的充電方案，同樣滿足六級能效標準，建議搭配FM9920B使用。兩款芯片均采用緊湊的SOP-7封裝，便于系統設計布線。
（一）高精度恒流恒壓控制
FM3783GA/FM3783GB采用獨特的原邊反饋控制技術，能夠?qū)崿F(xiàn)高精度的恒流恒壓輸出。芯片通過檢測原邊峰值電流和反饋電壓，精確控制輸出電流和電壓，確保在不同負載條件下都能穩定輸出。其反饋電壓基準值為4V，內部對地電阻在1~2MΩ之間，能夠有效保證輸出精度。
（二）低功耗設計
該系列芯片在設計上注重低功耗，待機功耗小于75mW，適合對功耗要求嚴格的便攜式設備。同時，芯片采用輕載調頻技術，在輕載或空載時降低開關頻率，進一步減少自身功耗，提高系統效率。
（三）完善的保護功能
FM3783GA/FM3783GB集成了多種保護功能，確保電源系統的安全運行：
過溫保護：當芯片溫度超過150℃時，自動進入保護狀態，防止芯片因過熱而損壞。
VCC欠壓保護：當VCC電壓低于4.5V時，芯片進入欠壓保護狀態，防止因供電不足導致的不穩定運行。
輸出過壓保護：當反饋電壓超過6.5V時，系統進入過壓保護，保護負載設備免受高電壓沖擊。
C極開路保護：防止因外部連接故障導致的異常運行。
輸出短路保護：在輸出短路時，芯片能夠快速響應并進入保護狀態，防止短路電流對芯片和負載的損害。
（四）輸出線損補償技術
在大電流輸出時，F(xiàn)M3783GA/FM3783GB能夠通過輸出線損補償技術，確保足夠的輸出功率。該技術通過檢測反饋電壓和線損電阻，動態調整輸出電壓，補償因線路阻抗導致的電壓降，從而保證輸出電壓的穩定性。
（一）電源電壓
啟動電壓（VCC_ST）：14~18V。
欠壓保護閾值（VCC_UVLO）：4~4.8V。
工作電流（Icc）：580μA。
（二）恒流控制
CS管腳電壓峰值（VCS1）：500mV。
輕載時CS管腳電壓（VCS2）：330mV。
前沿消隱時間（TLEB）：500ns。
過流關斷延時（TDELAY）：200ns。
（三）保護功能
FB過壓保護閾值（VFB_OVP）：6~7V。
最大導通時間（Ton_MAX）：25μs。
過溫保護閾值（TSD）：150℃。
過溫保護遲滯（TSD_HYS）：30℃。
（四）BJT功率管
集電極-基極電壓（BVDSS）：750V。
集電極直流電流（IC）：FM3783GA為2A，F(xiàn)M3783GB為2.5A。

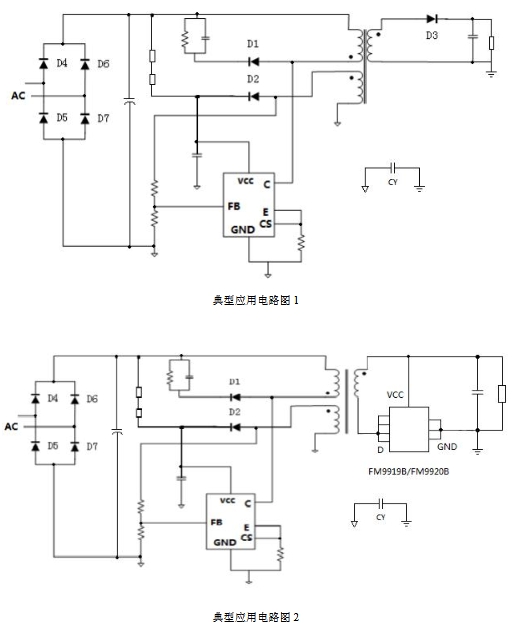

FM3783GA/FM3783GB的典型應用電路簡單明了，外圍元件少，便于設計和調試。以下是其典型應用電路示意圖：
在該電路中：
FB管腳：連接反饋電壓輸入，用于恒壓控制。
CS管腳：連接電流采樣電阻，用于恒流控制。
VCC管腳：連接內部電源旁路電容，確保電源穩定。
E管腳：內置大功率BJT管的發射極。
C管腳：內置大功率BJT管的集電極，連接變壓器原邊。
GND管腳：芯片地。
FM3783GA/FM3783GB適用于多種應用場景，包括：
手機等便攜式設備的充電器和適配器：提供高效、穩定的充電解決方案。
LED驅動電源：支持高精度恒流輸出，適用于LED照明系統。
其他輔助電源：如小型電子設備的電源模塊。
FM3783GA/FM3783GB憑借其低功耗、高效率、高精度的恒流恒壓控制以及完善的保護功能，成為了便攜式設備充電器和適配器設計中的理想選擇。其緊湊的SOP-7封裝和簡單的外圍電路設計，進一步簡化了系統設計，降低了成本。無論是在手機充電器、LED驅動電源還是其他輔助電源應用中，F(xiàn)M3783GA/FM3783GB都能提供卓越的性能和可靠性，滿足現代電子設備對電源管理的嚴格要求。
