PL3369C是聚元微推出的一款原邊控制恒流/恒壓調節器，專為反激式開關電源設計。該芯片高度集成功率開關，無需光耦和次級反饋電路，即可實現高精度的恒流（CC）和恒壓（CV）輸出，顯著簡化了充電器、適配器、LED驅動等應用的設計復雜度。
全電壓范圍內高精度恒流/恒壓調節
低靜態功耗與高效率（滿載PFM模式，輕載綠色模式）
多重保護功能（逐周期限流、VDD欠壓/過壓、輸出短路/過壓、過溫保護）

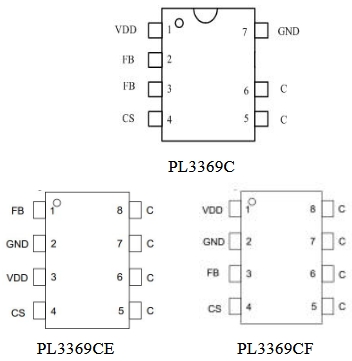

SOP7/SOP8封裝，兼容主流設計需求
PL3369C與DP2525F（東科半導體）在功能、封裝及保護機制上高度相似，但PL3369C在以下方面更具優勢：
| 特性 | PL3369C | DP2525F | 優勢 |
|---|---|---|---|
| 啟動電流 | 5μA（典型值） | 10μA（典型值） | 更低功耗，延長待機時間 |
| 恒流精度 | ±3%（全電壓范圍） | ±5%（典型值） | 更高輸出穩定性 |
| 保護功能 | 逐周期限流+過溫保護 | 僅逐周期限流 | 更全面的系統可靠性 |
| 封裝兼容性 | SOP7/SOP8可選 | SOP7 | 設計靈活性更強 |
VDD工作電壓：PL3369C（12V~27V） vs DP2525F（10V~25V），更寬電壓范圍適應性強。
過溫保護：PL3369C內置151℃過溫保護，DP2525F需外部電路實現。
輸出線補償：PL3369C內置可調補償，DP2525F需外部電阻調整。
PL3369C適用于：
手機/平板充電器：滿足5V/2A~12V/1.5A快充需求，兼容QC/PD協議。
小功率適配器：如智能家居設備、IoT終端的5W~18W電源。
LED驅動：恒流精度±3%，適合高亮度LED照明。
消費類備用電源：低待機功耗（<0.1W）符合六級能效標準。

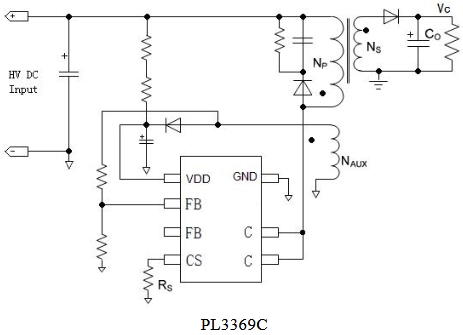

PL3369C典型應用圖如下所示~
簡化BOM：省去光耦、TL431等次級反饋元件，降低物料成本。
高集成度：單芯片實現PWM控制+功率開關，PCB面積減少30%。
綠色模式：輕載效率>80%，符合全球能效法規（如DOE VI、CoC Tier 2）。
PL3369C憑借更低功耗、更高精度、更強保護及封裝兼容性，成為DP2525F的無縫替代選擇。其原邊控制架構不僅簡化了設計流程，還提升了系統可靠性，尤其適合對成本敏感且需快速量產的消費電子市場。內部框架圖如下所示
直接替換SOP7封裝，無需修改PCB布局。
調整CS電阻以匹配原恒流點（如DP2525F的1.2Ω對應PL3369C的1.5Ω）。
驗證VDD電容（建議1μF）確保啟動穩定性。
如需樣品或技術支持，請聯系三佛科技。
總結：PL3369C以卓越的性能和成本優勢，重新定義了小功率電源芯片的性價比標桿，是DP2525F升級換代的明智之選。
