FT8400輝芒微SOP8封裝 5V150mA非隔離電源管理芯片
5V 150mA 非隔離
24小時全國服務熱線：18902855590
24小時全國服務熱線：18902855590
FT840X 是一款高性能、高精度、低成本的非隔離buck 功率開關。它包含一個專門的電流模PFM控制器和一個高壓功率開關管。內置的誤差放大器經過優化保證優越的動態響應，穩定的閉環反饋使得FT840X 在全電壓輸入范圍內都能得到穩定的高精度輸出電壓。

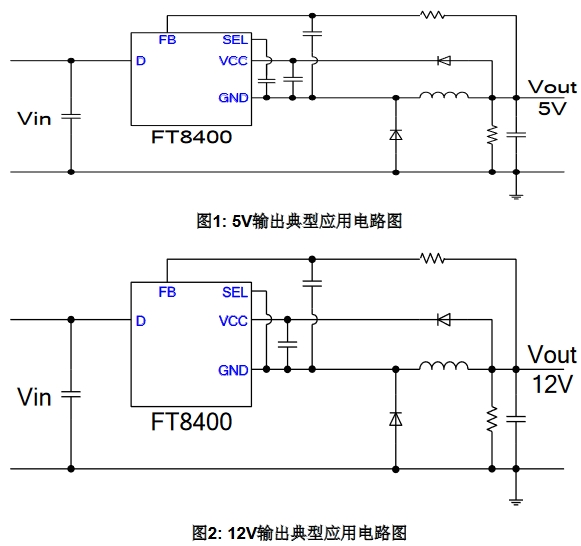

FT840X具有三種固定輸出電壓5V、9V和12V，可以通過SEL 腳進行設定。當SEL懸空時，輸出為5V；當SEL接160Kohm電阻到地時，輸出為9V；當SEL短路到地時，輸出為12V。
FT840X 采用超高壓工藝，內部集成高壓啟動電路，高壓功率開關，以及電流采樣電阻，減少了外部元器件，極大地簡化了系統應用。內置的頻率抖動和軟驅動技術能提高EMI性能。內置的前沿消隱電路使得無需外部濾波器件。在設計中盡量地減小20KHz頻率以下的電感能量以消除工作時的電感振動噪音。
FT840X內部集成的功能還包括：VCC欠壓保護（UVLO）、VCC過壓保護（OVP）、過溫保護（OTP）、逐周期過流保護（OCP）、輸出短路保護（SCP）。完善的保護功能，保證了系統的可靠性。
85Vac~265Vac 全電壓輸入
輸出電壓5V、9V和12V通過SEL腳設定
SEL懸空，Vout=5V
SEL=160Kohm電阻，Vout=9V
SEL短路到地，Vout=12V
低成本BUCK方案
快速啟動：＜ 0.05S
低空載功耗：＜50mW@264Vac, 5V輸出電壓
高恒壓精度：±3%
內置抖頻技術，提高EMI性能
集成高壓啟動電路和高壓功率開關
內置前沿消隱（LEB）
內置欠壓、過壓、過流、過溫、短路等保護功能

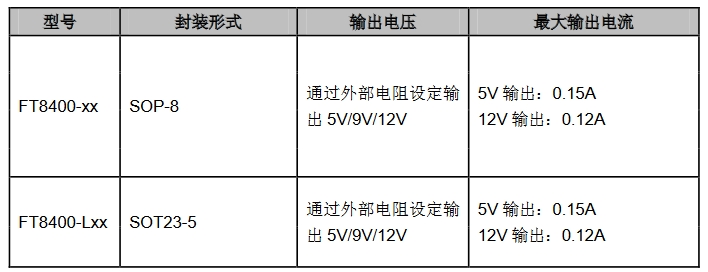

封裝形式：SOP8、SOT23-5。
